Werkstoff
ZX-100K

Beschreibung der Anwendung

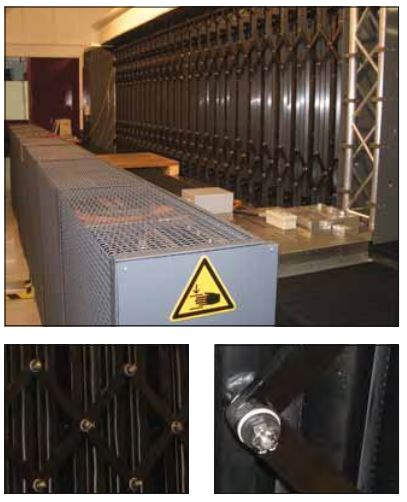

In der Scherenkinematik des Faltenbalges in HSC (High Speed
Cutting) Bearbeitungszentren werden in den Drehgelenken Buchsen
und Scheiben aus ZX-100K eingesetzt. Der komplette Faltenbalg
ist im ausgezogenen Zustand über 12 m lang.

Problematik
Kantenpressung aufgrund von hohen Beschleunigungskräften
und Biegemomenten. Die bisherigen Werkstoffe besaßen
keine ausreichende Verschleißfestigkeit.

Problemlösung
Beidseitig in den Scherenstab eingepresste Bundbuchsen aus
ZX-100K. Die Scherenstäbe gleiten auf Axiallagerscheiben
aus ZX-100K und sind mittels Schraube vorgespannt.

Vorteile
Geringer Verschleiß, hohe Festigkeit.
