Home » Edelstahlführungen in Schleifanlage

Werkstoff
ZX-530

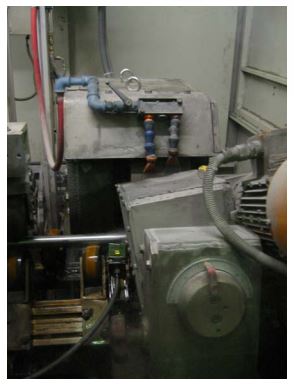

Beschreibung der Anwendung
Korrosionsbeständige Führungen aus Edelstahl in einem Supportsystem
für kontinuierliche Schleifmaschine für Edelstahlrohre

Beschreibung des Einbauortes
Linearführungen in der Basis der Einheiten für die Zustellung des
Gesamtsystems

Belastungen
Gefordert ist eine hohe Steifigkeit und Dämpfung von Vibrationen

Besonderheiten
Die Kühlung des Schleifprozesses erfolgt über Wasser, in dem Schleif-
partikel enthalten sind. Wegen der zu erwartenden Korrosion von nor-
malen Kugelumlaufsystemen in diesem Bereich, war Edelstahlausführ-
ung vorgeschrieben. Die vorhandene Zentralschmieranlage war in die
Führung zu integrieren. Schmutzabstreifer sorgen für die Entfernung
von groben Schmutz.

Zielvorstellung
Hohe Präzision der Führung, keine Korrosion
Austauschbarkeit gegenüber Standardlinearführungen

Problemlösung – Bauteilbeschreibung
4 Einheiten zu je 4 Stk Gleitführungen DKLF 2 mit Führungsschienen – alles in Edelstahlausführung
wurden als Supportsystem montiert. Die Gleitelemente aus ZX530 weisen beste chemische Beständigkeit
und Verschleißfestigkeit auf. Ein Schmierstoffverteiler an der Stirnseite bringt Schmierstoff direkt in
die Gleitelemente.

Lebensdauer
Keine Begrenzung der Lebensdauer erwartet

Vorteile
Einfache Konstruktion, Wälzführungen können in diesen Medien nicht eingesetzt werden.

Referenzkunden
Fa. Löser
