Werkstoff
ZX-530CD3

Beschreibung der Anwendung
Die Buchse dient zur Führung eines
schwingungserzeugenden Kolbens in einem
Pneumatikzylinder in Schleifmaschinen.
Dieser bewirkt einen Kreuzschliff auf den
Werkstücken. Der Kolben wird durch Druck-
luft (ölfrei, wasserfrei) angetrieben.
Der Zylinder ist mit radialen Schlitzen
versehen, durch die Luft ein- bzw. austreten
kann. Das System funktioniert vom Prinzip
her wie ein Zwei-Takt-Motor.
Der Kolbenhub beträgt 36mm bei einer
Gleitgeschwindigkeit von 350 m/min.

Problematik

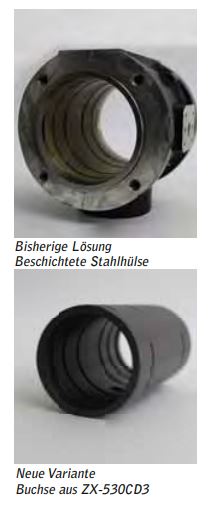

Bisher wurde eine beschichtete Stahlhülse
eingesetzt, die in ein Zylindergehäuse aus
Aluminium eingeklebt war. Der Klebstoff ist
gesundheitlich bedenklich und die Beschich-
tung ist umständlich aufzutragen und hat
eine schlechte Haftung zur Stahlhülse.
Die Beschichtung ist zudem auch stark
stoßempfi ndlich. Daher wurde nach einer
einfacheren Lösung gesucht, bei der auch
Trockenlauf möglich ist. Es wurde eine
Lebensdauer von 5-10 Jahren gefordert.

Problemlösung
Statt der eingeklebten, beschichteten
Hülse kommt eine Buchse aus ZX-530CD3
zum Einsatz, die nach dem Einpressen
innen fertig ausgeschliffen wird, um eine
hohe Präzision zu erreichen.

Vorteile
Einfachere Montage; aufgrund der Küh-
lung durch die Antriebsluft ist ein sehr ge-
ringes Führungsspiel von 0,019 – 0,023mm
möglich; kaum messbarer Verschleiß.
