Werkstoff
ZX-100K

Beschreibung der Anwendung

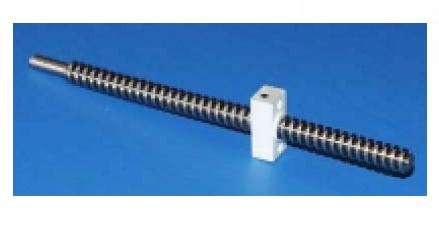

Gewindemuttern für Kreuztisch (Positioniersystem)

Beschreibung des Einbauortes
Auf der Gewindestange besitzt die Gewindemutter
einen Verfahrweg von 25mm. Die Gewindestange
ist geschliffen und gehärtet (60HRC). Die
Gewindestange wird über einen Schrittmotor
angetrieben.

Belastungen
Fa = 30N
n = 790 min-1

Besonderheiten
Durch eine dünnwandige Zone, in der die Mutter kein Gewinde aufweist, läßt sich die Mutter leicht vorspannen, wodurch eine
Positioniergenauigkeit von 1µm erreicht wird.

Zielvorstellung
Stick-slip freier Trockenlauf, hochgenau positionierbar. Hohe Dämpfung da der Antrieb durch Schrittmotor erfolgt.

Problemlösung – Bauteilbeschreibung
Eingesetzt wird jetzt eine, im Vergleich zur vorher verwendeten PTFE-Mutter, stark gekürzte Gewindemutter Tr12x3 aus ZEDEX 100K .

Lebensdauer
mindestens 2 Jahre

Vorteile
Im Gegensatz zu einer Kugelumlaufspindel hat die Paarung Trapezgewindespindel ZX-100K Mutter eine hervorragende Dämpfung. Es
wird höchste Genauigkeit erreicht. Durch das Vorspannen der Mutter wird das Umkehrspiel (Totgang) auf 0 reduziert. PTFE wurde hier
durch ZX-100K ersetzt.
