Home » Gleitführungen in einer Banddurchlauffräsmschine

Werkstoff
ZX-100K

Beschreibung der Anwendung
Führung für schwere Fräsaggregate einer
Banddurchlauffräsanlage

Beschreibung des Einbauortes

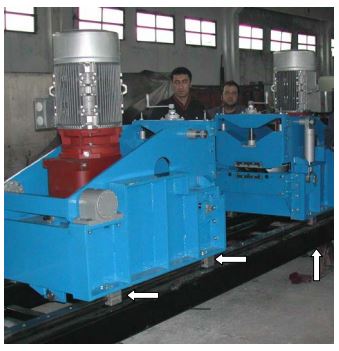

2 zueinander verstellbare Fräsaggregate gleiten auf einem
Schienensystem

Belastungen
Antriebsleistung der Fräseinheiten je 30 kW, Fräskopf Ø340mm,
Spantiefe bis 20mm und Band-Durchlaufgeschwindigkeit bis
1000 mm/min

Besonderheiten
Blechbänder werden in einer Banddicke von 8-20mm und einer
Bandbreite von 350-1600mm auf einmal beidseitig auf
konstante Breite gefräst.

Zielvorstellung
Wartungsfreiheit, Robustheit, Präzision, hohe
Vibrationsdämpfung, Unempfindlichkeit gegen Zunder

Problemlösung – Bauteilbeschreibung
2 x 4 Schlitten DKLF3 auf 2 Schienen, Stahl blankgezogen

Lebensdauer
Keine Einschränkung der Lebensdauer aus bisherigen Erkenntnissen zu erwarten.

Vorteile
– Einfache Konstruktion und Montage,
– hohe Werkzeugstandzeit durch Vibrationsdämpfung,
– im praktischen Einsatz um über 300 % höhere Werkzeugstandzeiten gegenüber
Maschinen mit herkömmlichen Führungssystemen

Referenzkunden
Fa. Kaltek, Türkei
