Werkstoff
ZX-530 Gleitlager
als Ersatz für Wälzlager.

Beschreibung der Anwendung
Das Lager wird in die Filmentwicklungs-
einheit von Röntgengeräten eingebaut
und dient dort zur Lagerung von
Walzen für den Filmtransport.

Problematik
Gefordert wurde eine hohe Chemikalien-
beständigkeit des Werkstoffes, da das
Lager in Medien mit pH-Werten von 2-12
betrieben wird. Salze und abrasive Partikel
können in die Lagerstelle eindringen. Das
Lager darf nur ein sehr geringes Lagerspiel
aufweisen und auch unter Einwirkung von
Ozon seine mechanischen Eigenschaften

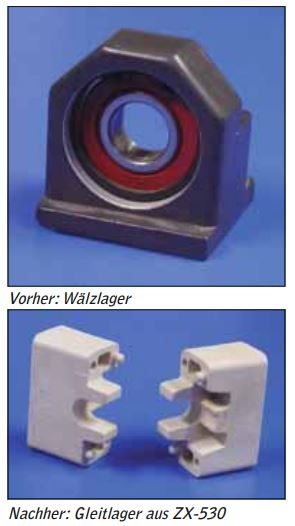

nicht wesentlich verändern. Das bisherige
Wälzlager war den Beanspruchungen nicht
gewachsen. Extrem hoher Verschleiß an der
Buchse und an der Edelstahlwelle führten
zu vorzeitigen Ausfällen.

Problemlösung
Nachdem Gleitlager aus PA 11 und
PEEK keine zufriedenstellenden
Ergebnisse brachten, wird jetzt ZX-530
eingesetzt. Nach Prüfstands- und
Laborversuchen wurde das Material als
hervorragend geeignet eingestuft. Das
bisher verwendete Wälzlager wurde sub-
stituiert. Seitdem wird ZX-530 in diesen
Anwendungen serienmäßig mit einem
Preisvorteil von 4,50 Euro pro Stück
eingebaut.

Lebensdauer
Der hohe Verschleiß an der Buchse und
Edelstahlwelle wurde stark minimiert,
so dass eine Lebensdauer von mindestens
5 Jahren erreicht wurde.

Vorteile
Hohe Verschleißfestigkeit, niedrige Reib-
werte, deutliche Kostenreduzierung, hohe
Chemikalienbeständigkeit.
