Werkstoff
ZX-100K

Beschreibung der Anwendung
Umbau einer bestehenden Gleitlagerung
für Schleusentore in einem Wasserkraft-
werk in Form von 2 Lagerschalen und
Gleitlagerbuchsen für alle
Vorgelenkwellen.

Belastung
Druckkraft 200 kN pro Hauptdrehlager,
Drehzahl 0,5 min -1

Problematik
Die vorhandene Fettschmierung sollte
in die Gleitlagerung wieder integriert
werden. Die durch die unbearbeitete
Stahlkonstruktion entstandenen
Geometriefehler sollen durch die
Lagerung kompensiert werden.

Problemlösung

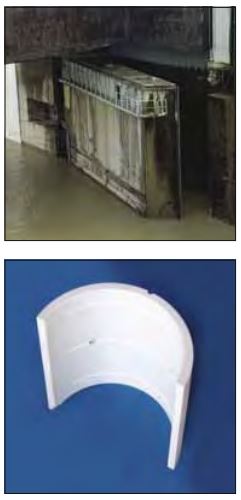

2 Lagerhalbschalen aus ZX-100K mit
gefrästen Schmiernuten wurden in das
bestehende Graugussgehäuse integriert.
Die bestehende Fettschmiereinrichtung
wurde auf Wunsch des Kunden integriert.

Lebensdauer
Es wird keine Begrenzung
der Lebensdauer erwartet.

Vorteile
Bessere Verschleißfestigkeit und
Unempfi ndlichkeit bei Geometriefehlern.
