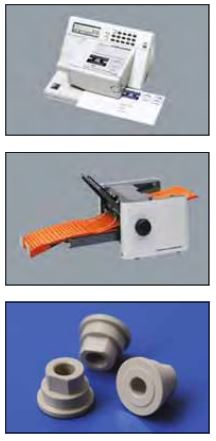

Lager in Frankier- und Papierfalzmaschinen

Lager in Frankier- und Papierfalzmaschinen

Lager in Frankier- und Papierfalzmaschinen

Lager in Frankier- und PapierfalzmaschinenWerkstoff
ZX-530 als Ersatz für Sinterlager.

Beschreibung der Anwendung
Die Lager in Frankier- und Papierfalzmaschinen waren zuvor als Sinterlager
ausgeführt. Sie dienen der Lagerung
der Transportwellen und Laufrollen. Die
Lager werden durch die Andruckkraft
der Rollen belastet.

Problematik
Die Sinterlager müssen im montierten
Zustand noch kalibriert werden. Die
bisher eingesetzten Sinterbuchsen
erfordern eine aufwändige Montage,
da sie bei minimalem Spiel sehr
leichtgängig sein müssen, was eine
genaue Kalibrierung erfordert. Dies
führt gleichzeitig zu hohen Kosten.

Problemlösung
An Stelle der Sinterlager werden nun
spritzgegossene Buchsen aus ZX-530 mit
engen Toleranzen eingesetzt. Der Innendurchmesser beträgt 8 G7. Die Welle
hat einen Durchmesser von 8 h8. Das
maximale Spiel beträgt 0,049 mm.

Lebensdauer
Die Lager aus ZX-530 sind seit 1997
erfolgreich im Serieneinsatz.

Vorteile
Wartungsfreiheit durch Trockenlauf.
Die Lager aus ZX-530 müssen im montierten Zustand nicht mehr kalibriert werden.
Durch den Austausch der Sinterlager wird
eine Kostenreduktion sowohl für die Teile
als auch in der Montage erreicht.

Ein Anwendungsbeispiele unseres Partners Wolf Kunststoff-Gleitlager www.zedex.de
