Werkstoff
ZX-100K als Ersatz für Bronze

Beschreibung der Anwendung
Das hier beschriebene Lager wird in
Wickelmaschinen für die Papierindustrie
eingesetzt. Es lagert die Pinole, welche
die zu wickelnde Papierrolle trägt. Die
Papierrollen besitzen einen Durchmesser
von 2 m und die Welle hat eine Länge von
3 m. Das Lager bestand bisher aus Bronze.

Problematik
Hoher Wartungsaufwand aufgrund der
notwendigen Schmierung bei Bronze.

Problemlösung

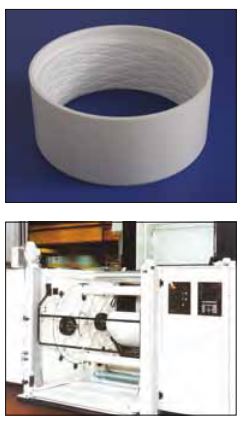

Eingesetzt wurde hier eine Gleitlagerbuchse aus ZX-100K mit Nutenstruktur
zur Verringerung der Haft- und Gleitreibung. Die Buchse wird mit einer
Fertigungstoleranz von 2-3 hundertstel Millimeter hergestellt, bei einem
Außendurchmesser von 185 mm, einem
Innendurchmesser von 165 mm und einer
Länge von 80 mm. Die Nuttiefe beträgt
1 mm, die Nutbreite 3 mm. Das
Lagerspiel beträgt 0,05 mm

Lebensdauer
Die Gleitlagerbuchsen werden
seit 1992 erfolgreich eingesetzt.

Vorteile
Preisreduktion um 70 %, verbesserte
Genauigkeit, Trockenlauf, keine
hohen Losbrechmomente.
