Werkstoff
ZX-100K als Ersatz für Bronze.

Beschreibung der Anwendung
Die Grundwasserpumpen halten den Tage-
bau frei von Wasser, um die Kohleförde-
rung sicherzustellen. Sie fördern Grund-
wasser aus dem Tagebau. Dieses Wasser
ist mit abrasivem Schmutz versetzt. Eine

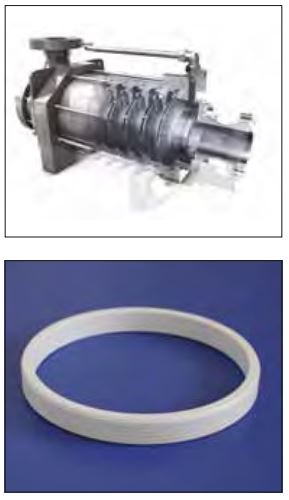

Welle läuft durch mehrere Stufen. Jede
Stufe muss an beiden Seiten durch Spalt-
ringe abgedichtet werden. Die Spaltringe
arbeiten berührungslos und wurden
bisher aus Bronze gefertigt.
Förderhöhe: 15,67 m
Fördermenge: 102,2 m/h

Problematik
Die Schmutzpartikel sollen die Lager und
Spaltringe weniger verschleißen als in der
vorherigen Bronzeausführung. Bisher sind
die Metallbuchsen vollständig verschlissen
und die Wellen haben die Gehäuse abrasiv
angegriffen. Dies soll durch Kunststoff-
buchsen vermieden werden. Die Lebens-
dauer soll so erhöht werden. Die Montage
soll vereinfacht werden, um damit die
Stückkosten zu senken.

Problemlösung
Als Werkstoff für die Spaltringe wird
jetzt ZX-100K eingesetzt. Die Spalt-
ringe werden eingepresst.

Vorteile
Die Stückkosten wurden gesenkt
durch verminderte Montagekosten.
Beim Wechsel müssen die Lagersitze
nicht mehr aufgebohrt werden. Die
Lebensdauer wurde erhöht.
