Home » Stirnräder für Schneidemaschinen

Werkstoff
ZX-100K

Beschreibung der Anwendung

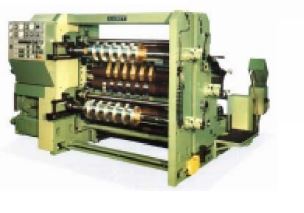

Stirnzahnräder für Rollenablängmaschinen

Beschreibung des Einbauortes
Die Stirnzahnräder dienen zum Antrieb der Hauptspindel.

Belastungen
Die zu übertragende Leistung beträgt 38kW Der Drehzahlbereich liegt zwischen 1050 min-1 und 3000 min-1
Die Übersetzung beträgt 2,33. Die Umgebungstemperatur beträgt 25°C.

Zielvorstellung
Wartungsfreiheit durch Trockenlauf
Geräuschreduzierung

Problemlösung – Bauteilbeschreibung
In dieser Anwendung kam ein schrägverzahntes Stirnzahnrad aus ZX-100K mit einem Modul von 5 mm, einer Zähnezahl von 70mm und
einer Breite von 140mm zum Einsatz.

Lebensdauer
Seit 1991 werden die Zahnräder problemlos eingesetzt.

Vorteile
Wartungsfreiheit,
Geräuschreduktion

Referenzkunden
Kampf GmbH & Co. KG
