Axialgelenklager
Eigenschaften, Vorteile und Einsatzbereiche im Überblick
DEINHAMMER Axialgelenklager sind kompakte Lagerelemente, die speziell für die Aufnahme von axialen Kräften sowie für Bewegungen mit Winkelversatz ausgelegt sind. Sie bestehen aus einem Gelenkkörper mit gleitenden Kontaktflächen und ermöglichen eine lastübertragende Bewegung auch bei wechselnden Belastungsrichtungen. Je nach Ausführung kommen robuste metallische Werkstoffe oder leistungsfähige Gleitwerkstoffe zum Einsatz, die eine hohe Tragfähigkeit und zuverlässige Funktion gewährleisten.
Hier möchten wir Ihnen einen Überblick über alle weiterführenden Informationsseiten zu den Axialgelenklagern von DEINHAMMER geben.
Was sind Axialgelenklager?
Axialgelenklager gehören zur Familie der Gelenklager und sind darauf ausgelegt, vorwiegend axiale Lasten sicher aufzunehmen und dies bei minimalem Bauraum und gleichzeitigem Ausgleich kleiner Winkelabweichungen. In Konstruktionen, in denen Vibrationen, Stöße oder Montagetoleranzen auftreten, verlängern sie die Lebensdauer angrenzender Bauteile und reduzieren Wartungsaufwand. Deinhammer setzt dabei auf eine Gleitpaarung mit ZEDEX®-Hochleistungskunststoffen, wodurch Trockenlauf, Korrosionsfreiheit und eine hohe Dämpfungswirkung erreicht werden.
Werkstoffe für Axialgelenklager
Die diversen Werkstoffmöglichkeiten im Überblick
ZX 100 K
ZX-100K (Allround): Trockenlauf möglich, sehr verschleißfest und dämpfend – ein universeller Werkstoff für Gleitlagerbuchsen in vielen Standardanwendungen.
ZX 530
ZX-530 (Chemikalien/Temperatur): Sehr niedrige Reibung und sehr gute Chemikalienbeständigkeit – ideal für wartungsfreie Gleitlagerbuchsen, auch bei erhöhten Temperaturen.
ZX 410
ZX-410 (präzise/hoch belastbar): Für hohe Flächenpressungen und hohe pv-Werte ausgelegt – dimensionsstabil und geeignet für präzise, belastete Gleitlagerbuchsen.
Axialgelenklager – Aufbau und Grundprinzip

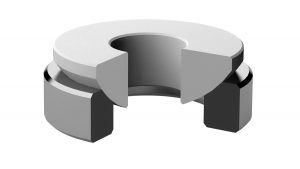

Aufbau der Axialgelenklager
Axiallager haben einiges zu bieten: Auf kleinem Bauraum lassen sie hohe Kraftkonzentrationen zu und können kleine Winkelbewegungen ebenso ausgleichen wie Vibrationen dämpfen. Schlagfest sind sie, gleichzeitig wartungsfrei und laufen trocken. Ist dennoch Schmierung mit normalen Schmiermitteln vorhanden, so ist dies in der Regel der Funktionalität des Systems nicht abträglich.
Die Kugelpfanne
In der Standardausführung ist die Kugelpfanne des DEINHAMMER DKAX Axialgelenklager in Stahl ausgeführt und gerne auch in einer Variante aus Niro-Stahl sowie mit Befestigungsbohrungen ab Werk zu haben.Für spezielle Anwendungen ist es auch möglich die Materiale umzudrehen. Also die Kugelpfanne aus Kunststoff und die Kugelscheibe aus Stahl zu fertigen.
Die Kugelscheibe
Die Kugelscheibe ist standardmäßig aus dem Hochleistungskunststoff ZX100K bzw. in einer beliebten Variante aus ZX530 gefertigt. Darüber hinaus gibt es die Kugelscheibe auch in einer Sonderausführung aus dem Hochleistungskunststoff ZX410.Für spezielle Anwendungen ist es auch möglich die Materiale umzudrehen. Also die Kugelpfanne aus Kunststoff und die Kugelscheibe aus Stahl zu fertigen.

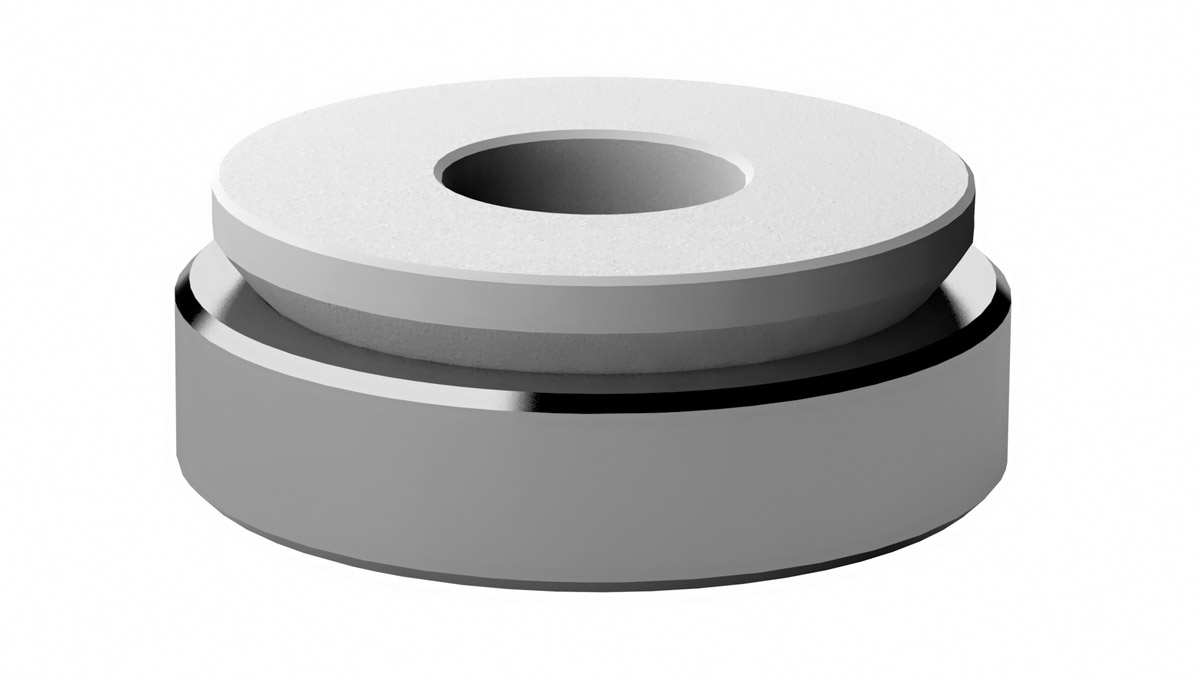

DEINHAMMER Axialgelenklager aus Hochleistungskunststoff
DEINHAMMER Axialgelenklager werden aus ZEDEX Hochleistungskunststoffen (ZX100K, ZX530, ZX410) hergestellt, die Kugelpfannen sind in Stahl und Niro-Stahl erhältlich. Neben den typischen Vorteilen, die die Verwendung von Hochleistungskunststoffen bieten (Unempfindlichkeit gegenüber Verschleiß, Hitze, Schmutz und Staub und der sehr guten Bewegungsdämpfung bei vergleichsweise hoher Lebensdauer), bieten DEINHAMMER Axialgelenklager noch einige weitere Merkmale für den modernen und ökonomischsten Arbeitsablauf.
So können sie hohe Kraftkonzentrationen auf kleinem Bauraum aufnehmen (die Belastungsobergrenze ist von der jeweiligen Ausführung abhängig), weiterhin können sie selbst kleinste Winkelbewegungen ausgleichen. Darüber hinaus sind sie komplett schmierungs- und wartungsfrei selbst im Trockenlauf und in der Lage starke Vibrationen und Schläge aufzufangen und abzudämpfen. Ihr hoher Widerstand gegenüber Korrosion ist ein weiterer Vorteil, für den sich DEINHAMMER Axialgelenklager aus Hochleistungskunststoff besonders empfehlen.
Merkmale – Axialgelenklager
Die Merkmale der Deinhammer Axialgelenklager im Überblick
-
- wartungsfrei
- nach erstmaliger Schmierung keine weitere Nachschmierung benötigt
- Betriebstemperaturbereich: -40°C bis +75°C (über kurze Zeit bis zu 110°C möglich)
- hohe Kraftkonzentration auf kleinem Bauraum
- Ausgleich kleiner Winkelbewegungen
-
-
- für möglichst lange Lebensdauer ist unbedingt auf korrekten Einbau und eine saubere Umgebung zu achten
- Lebensdauer abhängig von Arbeitsumgebung und Belastung
- Trockenlauf möglich
- Vibrationsdämpfung, hohe Schlagfestigkeit
-
Übersicht – Axialgelenklager
Für jede Anwendung das passende Axialgelenklager
Varianten von Axialgelenklager
Anwendung von Axialgelenklagern
Grundsätzlich kommen Axialgelenklager in solchen Bereichen zur Anwendung, in welchen axiale (achsenorientierte) Kräfte wirken. Dies ist vor allem bei Maschinen für die Land- und Forstwirtschaft der Fall, aber auch in der Schwerindustrie. Weiterhin werden sie bei Baumaschinen und in der Logistik (vor allem für Schienenfahrzeuge, Gabelstapler und Lastkraftwagen) verwendet, wie auch im Bergbau, innerhalb von Förderanlagen und der Metallbearbeitung. Im Sinne der erneuerbaren Energien werden sie vor allem in Windkraftanlagen eingebaut. Nachfolgend finden Sie zwei Anwendungsmöglichkeiten im Detail.
Anwendungen Axialgelenklager
Die Anwendungsmöglichkeiten im Überblick

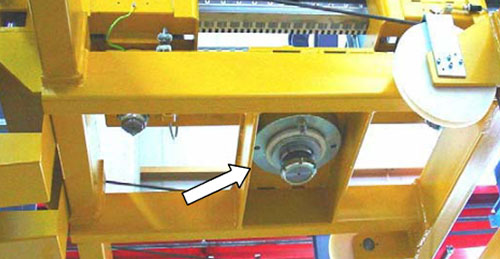

Gehängesystem für kontinuierliche Montageanlag. Durch die Axialgelenklager wird ein seitliches Auspendeln bei Kurvenfahrt ermöglicht und Achsfluchtfehler aus der Fertigung ausgeglichen
>> mehr erfahren
Lagerung der Ladefläche eines Dreiseitenkippers, wie er in der Bauindustrie verwendet wird. Die Ladefläche wird mit bis zu 30t Schüttgut oder Bitumen mit einer Temperatur bis maximal 250°C beladen.
>> mehr erfahren
