Der ZX-324V11T erklärt
Aufbau, Eigenschaften und Einsatz im Überblick
ZX-324V11T ist eine modifizierte PEEK-Variante der ZEDEX®-324-Familie für dauerhafte Belastungen im Hochtemperatur- und Trockenlauf-Betrieb. Gegenüber unverstärktem PEEK kombiniert V11T hohe Zähigkeit (auch bei tiefen Temperaturen) mit sehr gutem Verschleiß- und Reibverhalten und stabiler Maßhaltigkeit über ein breites Temperaturfenster.
Ein hochbelastbarer Hochleistungskunststoff für extreme Gleitstellen

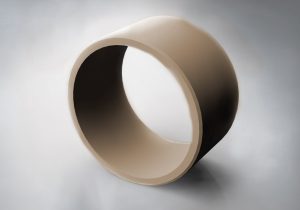

Der Hochleistungskunststoff ZEDEX® ZX-324V11T ist bei Deinhammer die erste Wahl, wenn Bauteile unter hoher mechanischer Belastung zuverlässig funktionieren müssen und gleichzeitig gute Gleiteigenschaften gefordert sind. Als PEEK-basierter Werkstoff ist ZX-324V11T für anspruchsvolle Gleitstellen ausgelegt und verbindet hohe Druck- und Verschleißfestigkeit mit einer sehr stabilen Performance im Trockenlauf. Dadurch eignet sich der Werkstoff besonders für stark beanspruchte Gleitlager, Gleitführungen und Präzisionsbauteile, bei denen Reibung, Maßhaltigkeit und Standzeit über lange Betriebszeiten konstant bleiben sollen.
Mit einer Einsatztemperatur bis in den hohen Temperaturbereich ist ZX-324V11T ideal für Anwendungen, in denen Standardkunststoffe schnell an Grenzen stoßen – etwa bei erhöhten Temperaturen, wechselnden Lasten oder dauerhafter Druckbeanspruchung. Gleichzeitig bietet der Werkstoff eine solide Chemikalien- und Medienbeständigkeit und lässt sich dadurch auch in industriellen Umgebungen einsetzen, in denen Öle, Fette oder Reinigungsmedien auftreten können.
Hochleistung
ZX-324V11T ist bei Umgebungstemperaturen bis 250° C einsetzbar. Bei geringer stick-slip-Gefahr ist der Werkstoff gegen aggressive Chemikalien, Abrieb, Schmutzpartikel sowie Stöße und Vibrationen gewappnet – und bietet hohe Leistung zu einem reizvollen Preis.
Eigenschaften
- PEEK polymerverstärkt
- Trotz hoher Steifigkeit auch hohe Bruchdehnung
- Hohe Kerbschlagzähigkeit bis –196°C
- Hohe pv-Werte bei langsamer Geschwindigkeit
Beständigkeiten
- UV-Strahlung: Bei „harter“ UV Strahlung modifizierten Typen verwenden
- Gamma-Strahlung: Grenzwertdosis 12000 kGy
- Chemikalien, beständig: Universell beständig
- Chemikalien, unbeständig: Konzentrierte Säuren, Schwefel- und Salpetersäure, Brom-, Sulfon, Chromsäuren, Halogen-Kohlenwasserstoffe, Natrium, Chlor, Fluor, Brom
- Schmier- und Kraftstoffe: Beständig
- Wasser: Max. Wasseraufnahme: 0,5% Dimensionsänderungen: 0,15% bis 200°C Beständig
- Brandverhalten: Sauerstoffindex (LOI): 35% Einstufung: V-0 (UL94)
Einsatzparameter*
- Temperatur (T): –200°C bis +250°C (+260°C)
- Flächenpressung (p): max. 50 (110) MPa
- Gleitgeschwindigkeit (v): max. 100 m/min
- Ermüdung (S): 65 MPa
(*Werte in Klammern gelten als Werte für kurzzeitigen Einsatz)
Anwendungen
Anwendungsbeispiele - ZX 324
| Anwendungsbeispiele - ZX324 | Beschreibung | |
|---|---|---|
| Gleitlagerbuchsen für Ladebordwände | Ladebordwände für Lastkraftwagen / Fa. Interhydraulik | PDF öffnen |
| Gleitführung in einer Biegevorrichtung | Biegevorrichtung für Elektroden mit hohen Blastungen / Fa. Beru | PDF öffnen |
| Lagerung eines Dreiseitenkippers | Lagerung der Ladefläche eines Dreiseitenkippers mit einer Temperaturlast von bis zu 250°C / Fa. Mercedes Benz AG, Fa. MAN, Fa. Iveco Pegaso S.A. | PDF öffnen |
Download
Download Hochleistungskunststoffe
| Dokument | ||
|---|---|---|
| Allgemeines | Zedex Anwendungskatalog | PDF öffnen |
| Zedex Werkstoffbeschreibung | PDF öffnen | |
| ZX-100K | ZX-100K Datenblatt | PDF öffnen |
| ZX-100K Detailbeschreibung | PDF öffnen | |
| ZX-100K Klebeanleitung | PDF öffnen | |
| ZX-530 | ZX-530 Datenblatt | PDF öffnen |
| ZX-530 Detailbeschreibung | PDF öffnen | |
| ZX-410 | ZX-410 Datenblatt | PDF öffnen |
| ZX-410 Detailbeschreibung | PDF öffnen | |
| ZX-324 | ZX-324 Datenblatt | PDF öffnen |
| ZX-324V11T Datenblatt | PDF öffnen | |
| Inkutherm | Inkutherm 3245 Datenblatt | PDF öffnen |
Abgrenzung innerhalb der ZX-324-Familie
| Typ | Schwerpunkt | Typische Wahl |
|---|---|---|
| ZX-324 (Basis) | Allround bis ~250 °C | Standard-PEEK-Anwendungen |
| ZX-324V1T / V2T | tribologisch optimierte Modifikationen | wenn v höher / pv mittelhoch |
| ZX-324V11T | thermisch robuster Trockenlauf + Zähigkeit | wenn > 160 °C und Stoß/Kante auftreten |
| ZX-324VMT | faserverstärkt, hohe Steifigkeit | wenn E-Modul/Formhaltigkeit priorisiert |
Tribologie & pv-Bereich
Für die Auslegung als Gleitlagerwerkstoff sind die zulässigen pv-Werte und die Reibzahl über Druck und Temperatur entscheidend. Der Reibwertkatalog weist eigene Kennkurven für ZX-324V11T aus (separate Kurven gegenüber ZX-324, V1T, V2T und VMT) – daraus lässt sich ableiten, dass V11T in thermisch anspruchsvollen Trockenlauf-Szenarien ein robustes Fenster bietet, während VMT eher auf maximale Steifigkeit zielt. Damit eignet sich V11T besonders, wenn die Anwendung über längere Zeit > 160 °C arbeitet oder wiederholt an- und aufheizt.
Temperatur- und Präzisionsverhalten
Die ZEDEX-Temperaturübersicht zeigt für die 324-Familie die Dauergebrauchstemperatur bis ~250 °C, darüber hinaus kurzzeitige Reserven, wobei oberhalb der Glasübergangstemperatur (PEEK) mit deutlichen Eigenschaftsänderungen zu rechnen ist. Für die konstruktive Auslegung heißt das: Spiel, Pressung und Lagersitz auf den Wärmeausdehnungskoeffizienten auslegen und Temperaturwechsel berücksichtigen. Die ZEDEX-Richtlinie betont, dass schon ~20 % Überschreitung der Tg eine drastische Reduktion mechanischer Eigenschaften bewirken kann – im Hochtemperaturdesign müssen pv-, Temperatur- und Umgebungsbedingungen daher gemeinsam betrachtet werden.
Chemisch ist die 324-Familie beständig gegen die bei Sterilisation/Antiseptik üblichen Medien; für stark aggressive Medien (z. B. konzentrierte Säuren) ist ZX-530 die sicherere Wahl. Für Anwendungen mit Strahlung oder häufigen Heiß-/Kalt-Zyklen empfiehlt sich eine projektspezifische Prüfung.
Einsatzfälle aus der Praxis
Führungsbuchse für Antriebselemente
Eine Präzisionsbuchse aus ZX-324V11T führt koaxiale Hohlwellen axial. Gefordert sind extrem enge Bohrungstoleranzen (typ. IT-Feinbereich) und ruckfreier Lauf ohne Schmierung. V11T ermöglicht dauerhaft niedrige Reibwerte und hohe Formstabilität – auch bei Temperaturspitzen – und ersetzt metallische Lösungen, in denen Verschleiß und Kaltverschweißung kritisch wurden.
Gleitführung im Anlagenbau – trockenlaufend
Für Gleitführungen mit hoher Kantenpressung und wechselnden Temperaturen bietet V11T ein breites Prozessfenster. Gegenüber Bronze-Gleitern sinken Reibzahl und Verschleiß, Wartungsintervalle verlängern sich – insbesondere dort, wo Schmierung unerwünscht ist (Sauberkeit, Partikelvermeidung). Projektbeispiele im Deinhammer-Content zeigen den Wechsel von Metall- auf ZEDEX-Führungen mit stabiler Performance über lange Standzeiten.
Auslegung & Bearbeitung
Lagerspiel & Sitz:
- Für Trockenlauf mit Temperaturwechseln: leicht positives Radialspiel vorsehen; bei Presssitzen thermische Dehnung kompensieren (ggf. geschlitzte Buchse).
- Einpressen vs. Kleben: Einpressen bevorzugen; Klebung nur mit geeigneter Oberflächenvorbereitung und definierter Aushärtung.
Zerspanung von ZEDEX-Halbzeugen:
- Scharfe HM-/PKD-Werkzeuge, definierte Schneiden, ausreichende Kühlung (Luft/Minimalmenge); bei dünnwandigen Buchsen Schwingungsanregung vermeiden.
- Endmaß ggf. bei Betriebstemperatur nachstellen oder Fertigungstoleranz auf thermische Ausdehnung auslegen.
- Saubere An- und Ausläufe zur Einlaufphase der Lagerstelle berücksichtigen.
